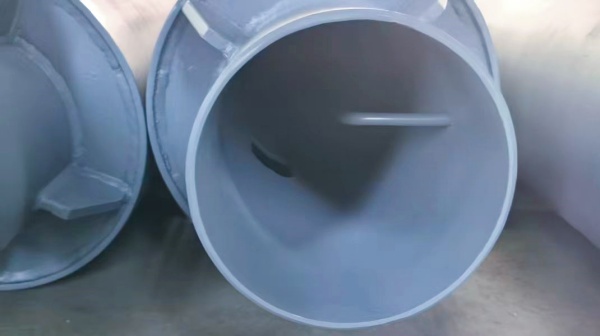

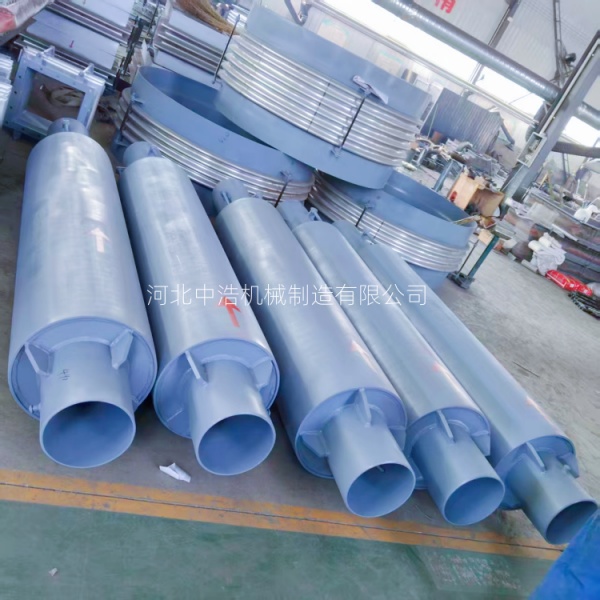

直管旁通壓力平衡波紋補償器旁通管作為核心部件具有核心作用，核心優勢可以內壓推力自平衡，大幅降低支架成本，其次介質流道優化，提升設備壽命與運行效率，還可以起到結構和限位剛性強，抗偏心與失穩能力突出。但是也要規避風險，旁通管是整個壓力平衡系統的核心，其焊縫開裂、變形或堵塞會直接破壞推力平衡，導致補償器失效甚至管道事故，因此制造和安裝階段的質量管控至關重要。







       平衡內推力區別于普通軸向補償器的根本優勢：推力自抵消：通過旁通管與平衡波紋管的配合，介質產生的軸向內壓推力（公式：推力=壓力×有效面積）在補償器內部相互抵消，對固定支架幾乎不產生額外推力。支架造價銳減：普通補償器的支架需要承受巨大盲板力，往往需要厚重的混凝土基礎或鋼結構；而壓力平衡型補償器可大幅簡化支架設計，在大口徑、高壓力管道中，支架成本可降低50%以上。系統穩定性提升：避免了因推力導致的管道移位、支架變形甚至坍塌風險，尤其適合支架設置困難的長直管道、地埋管道系統。介質流道優化，提升設備壽命與運行效率。波紋管零介質接觸：介質全程在旁通管內流通，波紋管位于旁通管外部，不直接接觸介質，確使避免了介質沖刷、腐蝕、結垢對波紋管內壁的損傷，波紋管的疲勞壽命大幅延長。流阻極低，無渦流干擾：旁通管通徑與管道一致，流道連續無縮徑，阻力損失遠低于普通補償器，不會因波紋管凹凸內壁產生湍流、局部沖刷，有效降低了系統能耗和管道磨損。 運行噪音與振動小：介質在旁通管內平穩流動，避免了普通補償器因流道突變導致的流體激振和噪音，提升了管道系統的運行穩定性。





      增強結構強度，還可起到限位支撐作用。同軸度高，受力均勻：旁通管作為剛性構件，兩端與端管焊接固定，能有效限制波紋管的徑向偏移，確使工作波紋管與平衡波紋管始終同軸，避免因偏心導致的局部受力不均、磨損和失穩。限位保護，防扭防偏：旁通管可限制波紋管的徑向位移，防止管道輕微偏移時波紋管被過度拉偏、扭轉變形，避免波谷應力集中開裂，提升了設備的抗沖擊和抗偏心能力。運輸安裝防護到位：旁通管與拉桿組件配合，可在出廠時鎖定補償器長度，防止運輸、吊裝過程中波紋管被過度壓縮或拉伸，降低了現場損壞風險。
