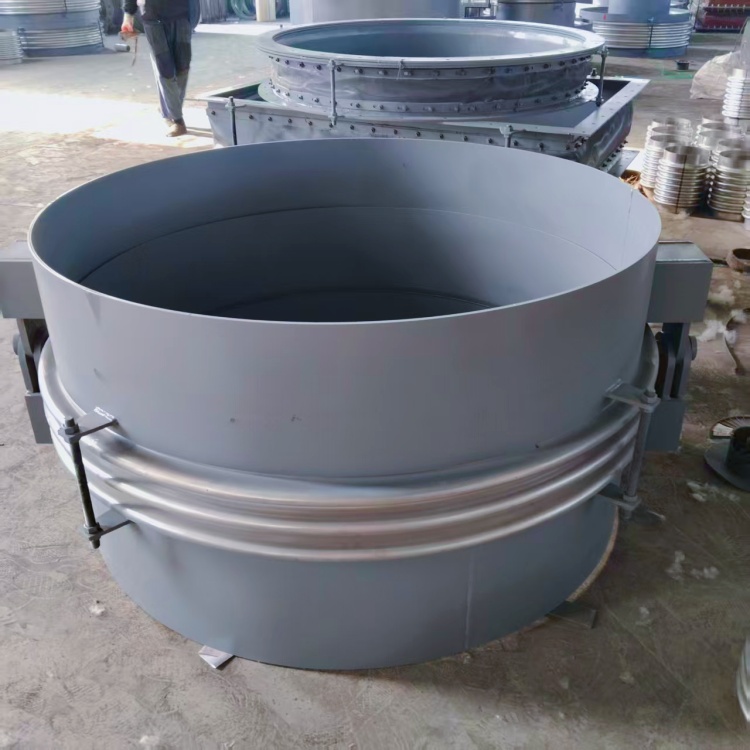

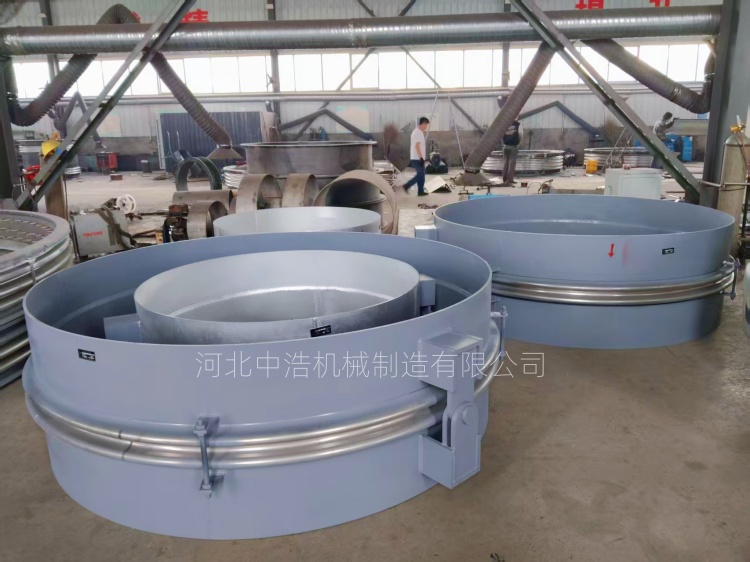

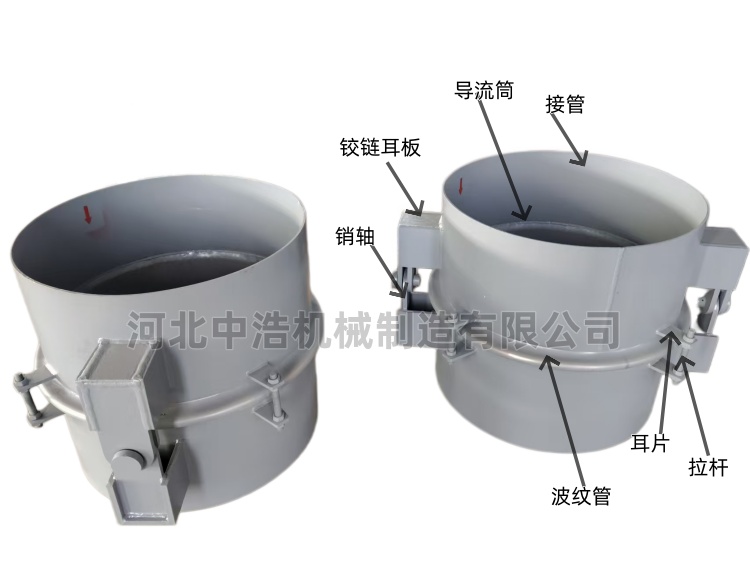

雙向鉸鏈波紋補償器，也叫雙鉸鏈波紋膨脹節，由兩個波紋管+中間接管+兩組鉸鏈鉸座+平衡拉桿組成。只能做單平面內的橫向位移+角向偏轉，不允許、不吸收軸向伸縮，還能自帶抵消管道內壓推力。





     工作原理主要是管道受熱膨脹或地基沉降時：兩個波紋管在同一平面內彎曲變形，鉸鏈隨動轉動，把橫向偏移、角度偏差消化掉；同時拉桿+鉸鏈鎖住軸向，不讓管道前后竄動，內壓推力由鉸鏈和拉桿承擔，不傳給泵、風機、鍋爐設備。 雙向鉸鏈波紋補償器主要用在電廠煙風管道、送粉管道、熱風管道，化工、煉油：高溫工藝管道單平面偏移，風機、引風機、除塵器進出口管道，- 廠房管道走位偏差、基礎沉降補償起到吸收管道水平/豎向橫向位移. 吸收管道角向轉角、安裝偏差、地基沉降和限制軸向位移，杜絕管道拉長、設備被拉裂從而平衡介質內壓推力，減輕固定支架荷載作用。還可以對風機、煙風管道減振、降噪、緩沖震動等作用。





     安裝切記只能同一平面安裝，禁止斜裝、異面裝，出廠限位架卡位調好后再拆除，嚴禁軸向強行頂拉安裝，焊渣不能濺到波紋管，禁止敲擊波紋，. 切記保留平衡拉桿，不可私自拆除。
